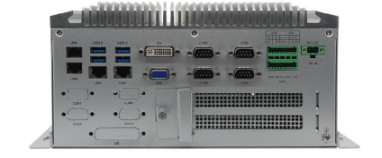

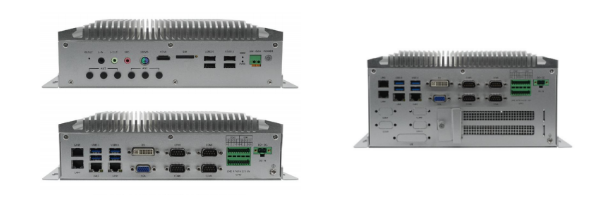

訊研EFBOX-8406-H110/C236無風扇整機系列
- 本站編輯:hzzz發布日期：2022-05-20 17:20 瀏覽次數：
-
產品特點：
· 采用可更換的 LGA1151 封裝第 6/7/8/9 代 i3/i5/i7/i9/G 嵌入式 T 系列 35W CPU
· 整機無風扇設計，直接采用鋁合金壓鑄外殼 散熱高效堅固，應對多灰塵、多振動、強干擾
· 標配 4 個 Intel 千兆網口(可擴至 12 個)
· 支持最新 5G 兼容 4G 網絡適配 5G 新基建
· 標配6COM,2個RS485帶隔離(可擴10串)
· 采用可更換的 LGA1151 封裝第 6/7/8/9 代 i3/i5/i7/i9/G 嵌入式 T 系列 35W CPU
· 整機無風扇設計，直接采用鋁合金壓鑄外殼 散熱高效堅固，應對多灰塵、多振動、強干擾
· 標配 4 個 Intel 千兆網口(可擴至 12 個)
· 支持最新 5G 兼容 4G 網絡適配 5G 新基建
· 標配6COM,2個RS485帶隔離(可擴10串)
概 述
EFBOX-8406-H110/C236是一款無風扇高性能嵌入式整機，支持支持 Win7/Win10/WES7/Linux , 32 位/64 位系統，整機結構簡單，外形尺寸小巧，機殼采用鋁合金鑄造成形；結構緊湊、堅固、無風扇設計，外殼兼作散熱用，具有優良的密封防塵、散熱與抗振性能，可廣泛應用于機器視覺、自動駕駛、高速公路車道控制、機械檢測設備、工業自動化控制等各種嵌入式領域。
規格：
• 整機低功耗無風扇設計，高強度鋁合金前面板,表面拉絲氧化處理
• 處理器：采用可更換的 LGA1151 封裝第 6/7/8/9 代 i3/i5/i7/i9/G 嵌入式 T 系列 35W CPU
• 芯片組：優化設計的 H110 芯片組 (C236 支持 E3 V5&V6 CPU，三顯，SATA Raid)
• 內存：2 個 260Pin DDR4 SO-DIMM 插槽支持單條 16GB 最高可達 32GB 系統內存
• 顯示接口：四顯接口 VGA、DVI-D、HDMI、LVDS (eDP 和 LVDS 二選一） H110 支持任意兩口的異步雙顯，C236 支持任意三口的異步三顯
• 硬盤：2個SATA3.0, (C236 支持 Raid0,1），1 個 mSATA；1 個 M.2 2242/2280 SATA SSD (C236 支持 nVME x4)
• 網絡：標配 2個Intel GbE , LAN1: i219LM, LAN2: i211AT，可選高配：多兩個 Intel I211AT 共 4 個 intel 千兆接口
• USB口：4 個 USB3.0(后), 4 個 USB2.0(前), 內部 1 個 USB2.0Type A
• 串口：后 I/O 6 個串口：COM1&2 支持 RS232/422/485, RS485 帶隔離（采用端子接口形式） ，COM3~6 支持 RS232, 可選串口模塊擴展多 4 個 RS232 或 4 個 485 串口
• 數字 I/O ：帶隔離的 8 位數字 I/O，提供電源和地，+5V 電平
• 鍵盤鼠標：前面板 PS/2 鍵盤和鼠標
• LPC 擴展接口：LPC 總線可擴展 TPM、TCM 加密模塊、串口模塊
• 擴展總線 ：預留 1 個 PCIe x16, 1 個 PCIe x1（C236 時為 x4）, 1 個 Mini-PCIe 擴展 1 個 M.2 B-Key 3042/3052 帶 SIM 卡支持 4G/5G 模塊(USB3+PCIex1）
• Watch Dog ：255 級 WDT,可編程秒/分，支持超時中斷或系統復位
• I²C/SM bus ：一個 4Pin SM Bus 接口
• 冷卻系統：當使用高發熱擴展設備時可選配 2 個 4028 機箱風扇
• 工作環境：-10~55 攝氏度(可選-20℃-60℃），相對濕度 20%～80%，大氣壓 85~105kPa
• 電源：9V~36V 寬壓直流輸入（鳳凰端子），后 I/O 電源開關接口、電源和硬盤指示燈
其他特性：
• 重量：不帶擴展整機凈重約 3.0KG
• 抗震動性能：當使用2.5”HDD：工作狀態1Grms@5~500Hz , 非工作狀態：2Grms@5~500Hz 當使用SSD固態盤：工作狀態3Grms@5~500Hz , 非工作狀態：3Grms@5~500Hz

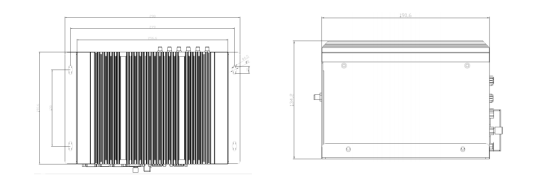

• 尺寸：不帶擴展：257mm(W)×191mm(D)×79mm(H) ；
帶 2 擴展：257mm(W)×191mm(D)×134mm(H);
帶 4 擴展：257mm(W)×191mm(D)×189mm(H) ; 可擴展 PCI 卡最大尺寸：110mm(H), 175mm(L) /可擴展 PCIE 卡最大尺寸：122mm(H), 172mm(L)
• 整機標準：符合國標GB/T 9813.4-2017(工業應用微型計算機國家標準)
規格：
• 整機低功耗無風扇設計，高強度鋁合金前面板,表面拉絲氧化處理
• 處理器：采用可更換的 LGA1151 封裝第 6/7/8/9 代 i3/i5/i7/i9/G 嵌入式 T 系列 35W CPU
• 芯片組：優化設計的 H110 芯片組 (C236 支持 E3 V5&V6 CPU，三顯，SATA Raid)
• 內存：2 個 260Pin DDR4 SO-DIMM 插槽支持單條 16GB 最高可達 32GB 系統內存
• 顯示接口：四顯接口 VGA、DVI-D、HDMI、LVDS (eDP 和 LVDS 二選一） H110 支持任意兩口的異步雙顯，C236 支持任意三口的異步三顯
• 硬盤：2個SATA3.0, (C236 支持 Raid0,1），1 個 mSATA；1 個 M.2 2242/2280 SATA SSD (C236 支持 nVME x4)
• 網絡：標配 2個Intel GbE , LAN1: i219LM, LAN2: i211AT，可選高配：多兩個 Intel I211AT 共 4 個 intel 千兆接口
• USB口：4 個 USB3.0(后), 4 個 USB2.0(前), 內部 1 個 USB2.0Type A
• 串口：后 I/O 6 個串口：COM1&2 支持 RS232/422/485, RS485 帶隔離（采用端子接口形式） ，COM3~6 支持 RS232, 可選串口模塊擴展多 4 個 RS232 或 4 個 485 串口
• 數字 I/O ：帶隔離的 8 位數字 I/O，提供電源和地，+5V 電平
• 鍵盤鼠標：前面板 PS/2 鍵盤和鼠標
• LPC 擴展接口：LPC 總線可擴展 TPM、TCM 加密模塊、串口模塊
• 擴展總線 ：預留 1 個 PCIe x16, 1 個 PCIe x1（C236 時為 x4）, 1 個 Mini-PCIe 擴展 1 個 M.2 B-Key 3042/3052 帶 SIM 卡支持 4G/5G 模塊(USB3+PCIex1）
• Watch Dog ：255 級 WDT,可編程秒/分，支持超時中斷或系統復位
• I²C/SM bus ：一個 4Pin SM Bus 接口
• 冷卻系統：當使用高發熱擴展設備時可選配 2 個 4028 機箱風扇
• 工作環境：-10~55 攝氏度(可選-20℃-60℃），相對濕度 20%～80%，大氣壓 85~105kPa
• 電源：9V~36V 寬壓直流輸入（鳳凰端子），后 I/O 電源開關接口、電源和硬盤指示燈
其他特性：
• 重量：不帶擴展整機凈重約 3.0KG
• 抗震動性能：當使用2.5”HDD：工作狀態1Grms@5~500Hz , 非工作狀態：2Grms@5~500Hz 當使用SSD固態盤：工作狀態3Grms@5~500Hz , 非工作狀態：3Grms@5~500Hz
• 尺寸：不帶擴展：257mm(W)×191mm(D)×79mm(H) ；
帶 2 擴展：257mm(W)×191mm(D)×134mm(H);
帶 4 擴展：257mm(W)×191mm(D)×189mm(H) ; 可擴展 PCI 卡最大尺寸：110mm(H), 175mm(L) /可擴展 PCIE 卡最大尺寸：122mm(H), 172mm(L)
• 整機標準：符合國標GB/T 9813.4-2017(工業應用微型計算機國家標準)

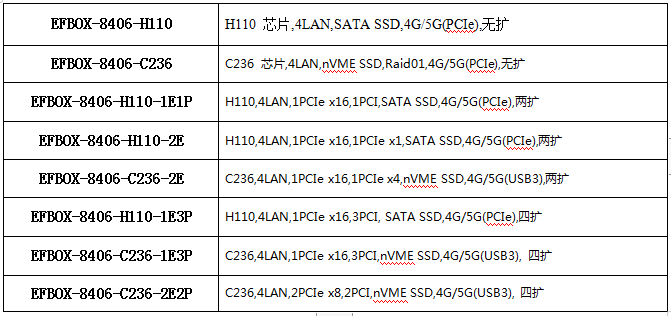

訂貨信息：
配件清單：
1*1.5M 電源線
1*AC/DC適配器
2*壁掛支架
配件清單：
1*1.5M 電源線
1*AC/DC適配器
2*壁掛支架
