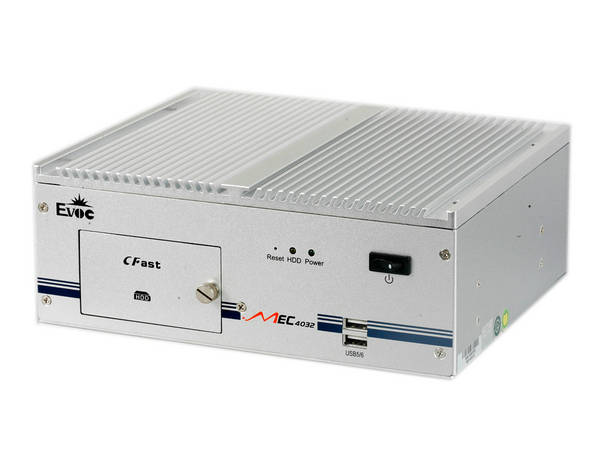

訊研智能科技有限公司是一家研祥工控機代理商，其代理生產的研祥工控機硬件主要由加固型工業機箱、工業電源、主機板、顯示板、硬盤驅動器、光盤驅動器、各類輸入/輸出接口模塊、顯示器、鍵盤、鼠標、打印機等組成。工控機的各部件均采用模塊化結構，即在一塊無源的并行地板總線上，插接多個功能模塊組成一臺工控機。本文主要就研祥工控機的硬件組成來作詳細講解。


    1.主板機：是研祥工控機的核心，由中央處理器、存儲器和I/O接口等部件組成。主機板的作用是將采集到的實時信息按照預定程序進行必要的數值計算、邏輯判斷、數據處理，及時選擇控制策略并將結果輸出到工業過程。芯片采用工業級芯片，并且是一體化主板，以易于更換。

    2.系統總線：可分為內部總線和外部總線。內部總線是工控機內部各組成部分之間進行信息傳送的公共通道，是一組信號線的集合。常用的內部總線有IBM PC總線和STD總線。外部總線是工控機與其他計算機和智能設備進行信息傳送的公共通道，常用外部總線有RS-232C、RS-485和IEEE-488通信總線。

    3.I/O模塊：是工控機和生產過程之間進行信號傳遞和變換的連接通道。其包括模擬量輸入通道、模擬量輸出通道、數字量輸入通道、數字量輸出通道。輸入通道的作用是將生產過程中的信號變換成主機能夠接收和識別的代碼，輸出通道的作用是將主機輸出的控制命令和數據進行變換，作為執行機構或電氣開關的控制信號。

    4.人-機接口：包括顯示器、鍵盤、打印機以及專用操作顯示臺等。通過人-機接口設備，操作員與計算機之間可以進行信息交換。人-機接口既可以用于顯示工業生產過程的狀況，也可以用于修改運行參數。

    5.通信接口：是工控機與其他計算機和只能設備進行信息傳送的通道，常用IEEE-488、RS-232C和RS-485接口。為方便主機系統集成，USB總線接口技術正日益受到重視。

    6.磁盤系統：可以用半導體虛擬磁盤，也可以配通用的軟磁盤和硬磁盤或采用USB磁盤。
